概述

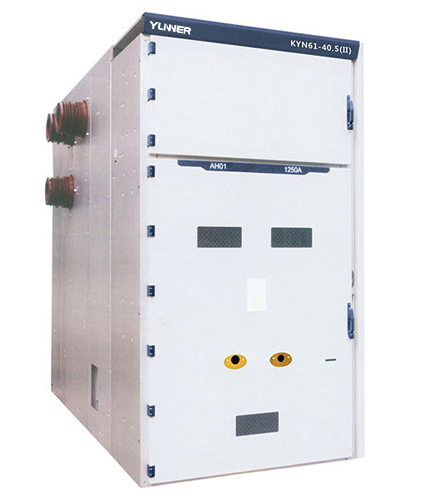

開關柜按GB3906和GB/T11022標準而設計。隔室結構布局延續(xù)了KYN61-40.5的優(yōu)點，電氣性能有較大提升，并在生產工 藝、產品外觀等方面做了眾多改進。整體由柜體和可抽出部件（手車）組成，柜體結構均采用敷鋁鋅板或鍍鋅板用螺栓聯接組裝 而成，開關柜分隔為斷路器室、母線室、電纜室和儀表室，所有金屬構件均可靠接地，主回路系統(tǒng)的各隔室均有獨立的壓力釋放 通道，在電纜室內可設置10×60mm的接地母線。
主要特點
2、具有簡單、可靠的“五防”聯鎖功能，防止誤操作；
4、具有更人性化的人機界面，方便操作；
7、柜體結構采用組裝式，斷路器采用手車落地式結構；
9、所有操作均在柜門關閉狀態(tài)下進行，保障操作人員的安全；
11、外殼防護等級為IP3X，手車室門打開及各隔室間防護等級為IP2X；
| 高(mm) × | 寬(mm) × | 深(mm) |
| 2600 | 1400 | 2800 |
| 2600 | 1400 | 3000 |
